Desacoplamiento a prueba de explosiones
PCRH

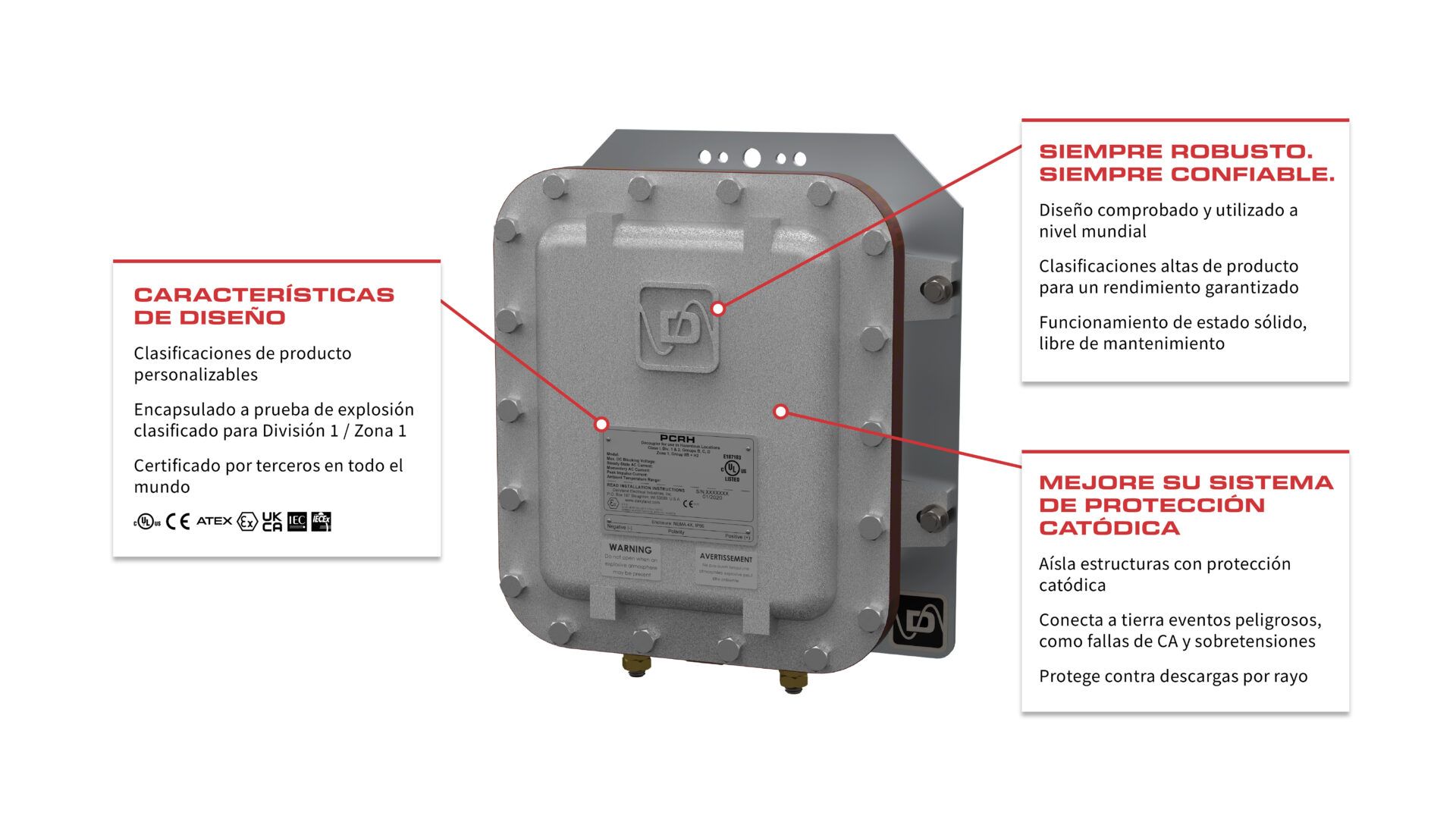

Descripción del producto
El PCRH es un dispositivo de estado sólido diseñado para proporcionar simultáneamente desacoplamiento de CC y continuidad/puesta a tierra de CA cuando se utiliza con estructuras con protección catódica, tales como tuberías, tanques, sistemas de puesta a tierra y cubiertas de cables. El PCRH amplía la gama tecnológica ofrecida por nuestro PCR al incorporar un encapsulado a prueba de explosiones, lo que lo hace apto para su uso en áreas clasificadas como Clase I, División 1, y Zona 1. Las certificaciones de terceros del PCRH para áreas de División 1, y Zona 1 lo convierten en el primer desacoplador en el mundo en contar con dichas certificaciones.
Certificaciones:
Corriente de falla en CA (amperios RMS) 50/60 Hz
5,0 kA a 30 ciclos
10 kA a 30 ciclos
15kA a 30 ciclos
Consulte la documentación técnica para obtener las tablas completas de corriente de falla.
CA en estado estable
(AMPERIOS - RMS) 50/60HZ
Clasificación ambiental
Voltaje umbral
-2/+2V (opcional)
Corriente de sobretensión por rayo
Áreas peligrosas (clasificadas)
ATEX: Zona 1 Grupo IIB
IECEx: Zona 1, Grupo IIB
EAC: Zona 1, Grupo IIB
UKEx: Zona 1, Grupo IIB
El PCRH ha sido probado por Laboratorios de Pruebas Reconocidos a Nivel Nacional (NRTLs) para el cumplimiento de normas independientes en su funcionamiento, clasificaciones y construcción. Esto incluye el cumplimiento de las normas para:
Clase I, Div. 1, Grupos B, C, D y Zona 1, Grupo IIB
Sistema de clase y división: UL (Estados Unidos) y C-UL (Canadá)
- Recorrido efectivo de la corriente de defecto a tierra por:
- NFPA 70 (Código Eléctrico Nacional de EE.UU. - NEC): Artículo 250.4(A)(5)
- CSA C22.1 (Código Eléctrico Canadiense, Parte I): 10-100 & 10-500
- Aislamiento de corrientes de tierra de CC objetables por:
- NFPA 70: Artículo 250.6(E)
- CSA C22.1: 10-100 & 10-500
- Uso en lugares peligrosos: Clase 1, División 1 & 2, Grupos B,C,D por UL & C-UL per:
- UL 1203,5ª y CSA C22.2 No.30,3ª Ed.
- Requisitos de seguridad del material eléctrico por:
- UL 61010-1,3ª y CSA C22.2 nº 61010-1,3ª Ed.
- Protección contra sobretensión por corriente de impulso (rayo): 100kA (8 x 20µs)
- Índice de protección: NEMA 4X
- Rango de temperatura: de -45 °C a +65 °C (de -49 °F a +149 °F)
Sistema de zonas: ATEX / IECEx / UKEx (Europa / Internacional / Reino Unido). ATEX según directiva 2014/34/UE (Equipos para uso en atmósferas potencialmente explosivas):
- Zona 1, Grupo de gas IIB, Ignífugo "db"
- EN IEC 60079-0: 2018
- EN 60079-1: 2014
- IEC 60079-0: 2017
- IEC 60079-1: 2014-06
- Protección contra sobretensión por corriente de impulso (rayo): 100kA (8 x 20µs)
- Índice de protección: IP66
- Gama de temperaturas: de -20°C a +60°C
EAC: Rusia, Kazajstán, etc. por KAZEXPOAUDIT
- Zona 1, Grupo de gas IIB, Ignífugo "d"
- GOST 31610.0-2019 (EN IEC 60079-0:2018)
- GOST IEC 60079-1-2013
- Gama de temperaturas: de -20°C a +60°C
